工字磁棒電感是利用導線來通過交流電壓，電流的，工字磁棒電感是導線內通過交流電流時，在導線的內部周圍產生交變磁通，導線的磁通量與生產此磁通的電流之比。工字磁棒電感一般用于電路的匹配和信號質量的控制上，以及地的連接和電源的連接。工字磁棒電感的穩定性較高，是一般電感無法比擬的，在電路中使用通過的電流相對平穩，在效率上也提高很多，工字磁棒電感的主要功能是篩選信號，過濾噪聲，穩定電流及控制電磁波干擾，是EMI的優良對策。

工字電感

一、結構組成

工字磁棒電感線圈一般由磁心或鐵心、骨架、繞線組、屏蔽罩、封裝材料等組成：

1.骨架

由銅芯線圈的繞線支架的。工字磁棒電感是電子電路或裝置的屬性之一，指的是:當電流改變時，因電磁感應而產生抵抗電流改變的電動勢一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等)，常用的工字磁棒電感被視為軸向電感的立式版，應用方便與軸向電感類似，但是常用工字磁棒電感可以擁有更大的體積的電感類型，電流自然也能得到一定的應用提升;大多數是將漆包線(或紗包線)直接繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感線圈(例如工字磁棒電感)一般不使用骨架，而是直接將漆包線繞在磁芯上。

(也稱脫胎線圈或空心線圈，多用于高頻電路中)不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。

2.繞組

指具有規定功能的一組線圈，它是工字磁棒電感的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞(繞制時每圈導線之間均隔一定的距離)兩種形式;多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

3.磁心與磁棒

磁心與磁棒一般采用鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)等材料，它有"工"字形、柱形、帽形、"E"形、罐形、環形等多種形狀。

4.鐵心材料

主要有硅鋼片、坡莫合金等，其外形多為"E"型。

5.屏蔽罩

為避免有些電感線圈在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。

6.封裝材料

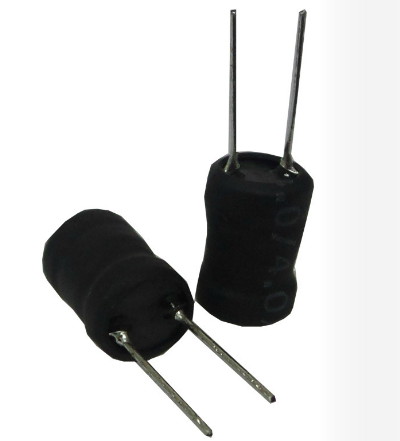

(如色碼電感器、色環電感器等)繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。工字磁棒電感的產品特點:具有高功率及高磁飽和性，低阻抗、體積小的特點。工字磁棒電感不僅體積小，且安裝便捷屬于插件型電感，占用空間小;高Q值因素;分布電容較小;自共振頻率較高;特殊導針結構，不易產生閉路現象;用PVC或UL熱縮套管保護;并可用于自動插件機器;應用較為廣泛。工字磁棒電感的定義工字磁棒電感是我們在插件作業中會經?？匆婋娮釉骷械囊环N;一般是在工字磁芯上，根據不同參數要求進行繞線圈，并有引出兩個引腳，這樣制成的電感叫做工字磁棒電感。

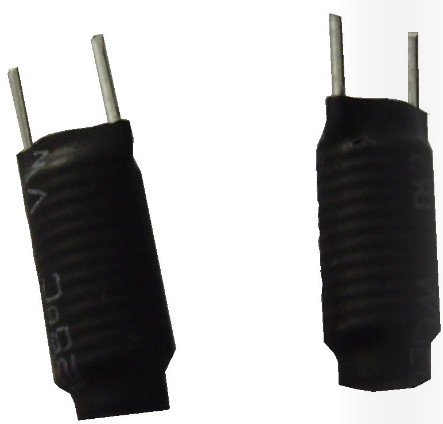

磁棒電感

二、特征

1.體型小的立式電感，占用安裝空間小;

2.分布電容量小，自共振頻率高;

3.特殊導針結構，不易產生開路現象。

4.用PVC或UL熱縮套管保護。

5.無鉛環保。

三、參數

1.電感值范圍：1.0uH到100000uH之間。

2.額定電流：基於溫度上升不得超過20oC。

3.工作溫度范圍：在-20oC到80oC之間。

4.端子強度：大於2.5公斤以上。

四、作用

1.儲能，在電源中做濾波作用，使電顯源更加穩定。

2.振蕩，在開關電路中組成振蕩組件，做升壓作用

3.抗干抗，在電源中做扼流圈作用，做差模電感，防止電源中諧波成分污染電網，也阻止電網中的諧波成份干擾到電源，起到穩定的作用。

4.RF電感也可以用于阻抗匹配應用，以便實現數據傳輸線的阻抗平衡。這是為了確保IC間高效的數據傳輸所必需的。作為RF扼流圈使用時，電感串聯在電路中，起到RF濾波器的作用。簡單來說，RF扼流圈是個低通濾波器，它會給較高的頻率造成衰減，而較低的頻率則暢通無阻。

五、應用

工字磁棒電感一般應用于：車載GPS，車載DVD，電源設備，錄影機，液晶顯示屏，電腦，家用電器，玩具，數碼產品，安防技術設備等等電子產品。
